Thermische Energie und Wärmekraftmaschinen

Grundlagen der Thermodynamik und der Kreisprozesse, Zustandsgrößen und Prozessgrößen und ihre Anwendung als Wärmekraftmaschine

Inhaltsverzeichnis zum Thema

Einführung in die Thermodynamik

Die Thermodynamik und ihre drei Hauptsätze beschreiben physikalische Systeme und ihre Übergänge von einem Zustand in einen anderen. Zustände werden durch die Zustandsgrößen Temperatur, Volumen und Druck beschrieben, während die Übergänge durch die Prozessgrößen Wärme Q und Arbeit W charakterisiert sind. Führt man einem thermodynamischen System Wärme zu oder verrichtet es mechanische Arbeit, so ändert sich der Zustand dieses Systems.

Wärme Q und das Erwärmungsgesetz

Wird einem thermodynamischen System Wärme zugeführt, so erhöht sich dessen Temperatur. Aber nicht jeder Stoff erwärmt sich in der gleichen Weise. Wie viel Wärme einem Stoff zugeführt werden muss, damit sich ein Kilogramm des Stoffes um ein Kelvin erwärmt, ist durch die spezifische Wärmekapazität c gegeben:

$c=\frac{Q}{m\cdot\Delta T}$.

Dieser Zusammenhang gilt allerdings nur, solange sich der Aggregatzustand des Stoffes nicht ändert. Möchtest du den Umgang mit der Formel lernen, versuche dich doch einmal an Übungen zum Erwärmungsgesetz.

Arbeit W

Auch durch mechanische Arbeit kann sich der Zustand eines Systems ändern. Ein Beispiel ist die Volumenarbeit, wie sie in der technischen Anwendung häufig verwendet wird. Mit Hilfe der allgemeinen Gasgleichung und der Formel für den Druck lässt sich die Volumenarbeit herleiten:

$W=\int_{s_1}^{s_2} F(s) \text{d}s=nRT\ln{(\frac{V_1}{V_2})}$.

Anhand des Vorzeichens des Ergebnisses kannst du erkennen, ob die Arbeit vom System ($-$) verrichtet wird oder sie von außen hinzugeführt ($+$) wird.

Volumenarbeit

Wärmekraftmaschine

Wärmekraftmaschinen funktionieren nach den thermodynamischen Gesetzen und verrichten Arbeit. Dabei wird der Maschine Wärme zugeführt, sodass diese Arbeit verrichtet und Abwärme abführt. Danach ist die Maschine wieder in ihrem Anfangszustand.

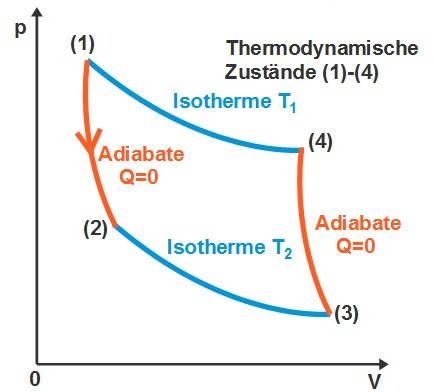

Solche thermodynamischen Kreisprozesse werden mit $V$-$p$-Indikatordiagrammen dargestellt. Die Darstellung erfolgt über eine Druck- und eine Volumenachse und über Isothermen. Die Fläche des Kreisprozesses entspricht der verrichteten Arbeit.


Da es sich nicht vermeiden lässt, dass ein Anteil der zugeführten Wärme ungenutzt bleibt, ist der thermische Wirkungsgrad stets kleiner als eins. Noch etwas kleiner ist der technische Wirkungsgrad, da es ebenfalls immer Reibungsverluste gibt.

$\eta_\text{therm}$: thermischer Wirkungsgrad.

$\eta_\text{tech}$: technischer Wirkungsgrad.

$\eta_{tech} \lt \eta_{therm} = \frac{T_1 - T_2}{T_2} \lt 1$

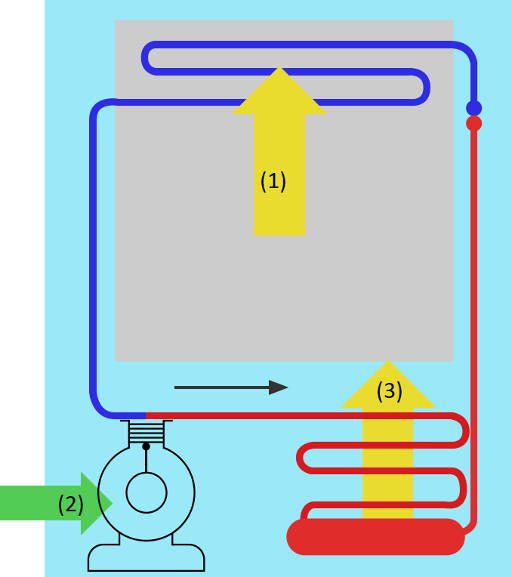

Das Gegenteil einer Wärmekraftmaschine ist die Wärmepumpe. Dabei verläuft der Kreisprozess in umgekehrte Richtung. Ein Beispiel ist der Kühlschrank. Dieser nutzt eine Flüssigkeit, die durch die Wärme der Lebensmittel verdampft wird (1). Die Lebensmittel verlieren so Energie und werden kälter. Ein Kompressor (2) komprimiert den Dampf so starkt, dass er flüssig wird. Dabei wird Verdunstungswärme abgegeben (3) und die kalte Flüssigkeit erneut in den Kühlschrank geschickt.


Beispiele für Wärmekraftmaschinen

Du wirst nun Beispiele aus der Technik kennenlernen. Es handelt sich zwar immer um eine Wärmekraftmaschine, die einzelnen Arbeitsschritte unterscheiden sich jedoch. Daher hier noch einige wichtige Begriffe:

  • Adiabatisch bedeutet, dass das System keine Wärme mit seiner Umgebung austauscht.
  • Isotherm bedeutet, dass der Übergang bei konstanter Temperatur stattfindet.
  • Isochor bedeutet, dass der Übergang bei konstantem Volumen stattfindet.
  • Isobar bedeutet, dass der Übergang bei konstantem Druck stattfindet.

Der Ottomotor

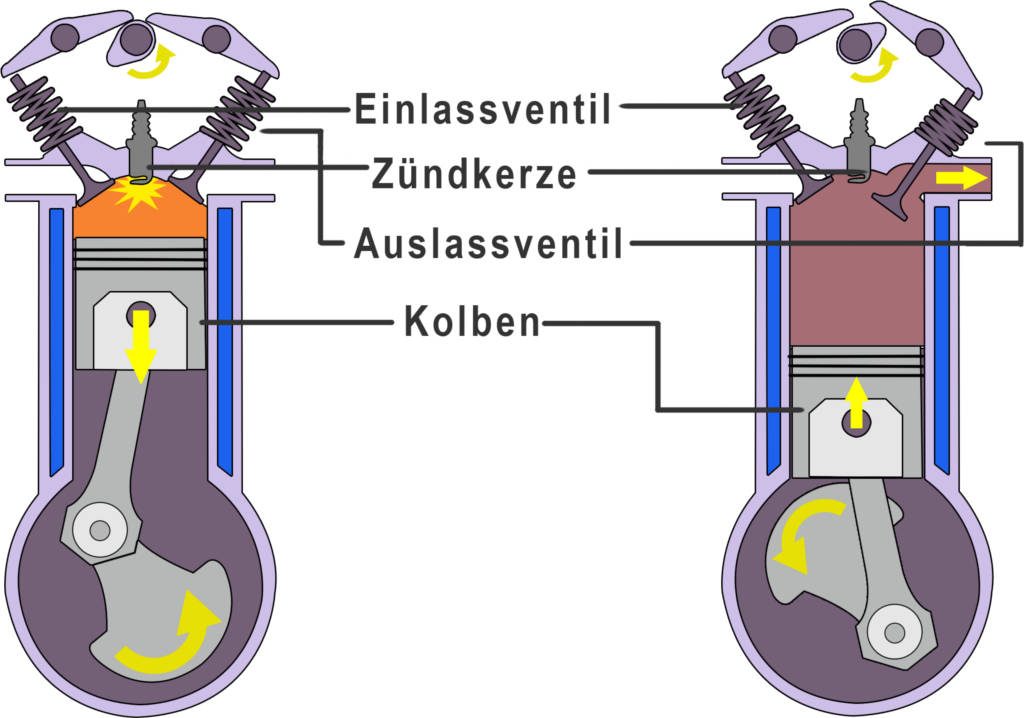

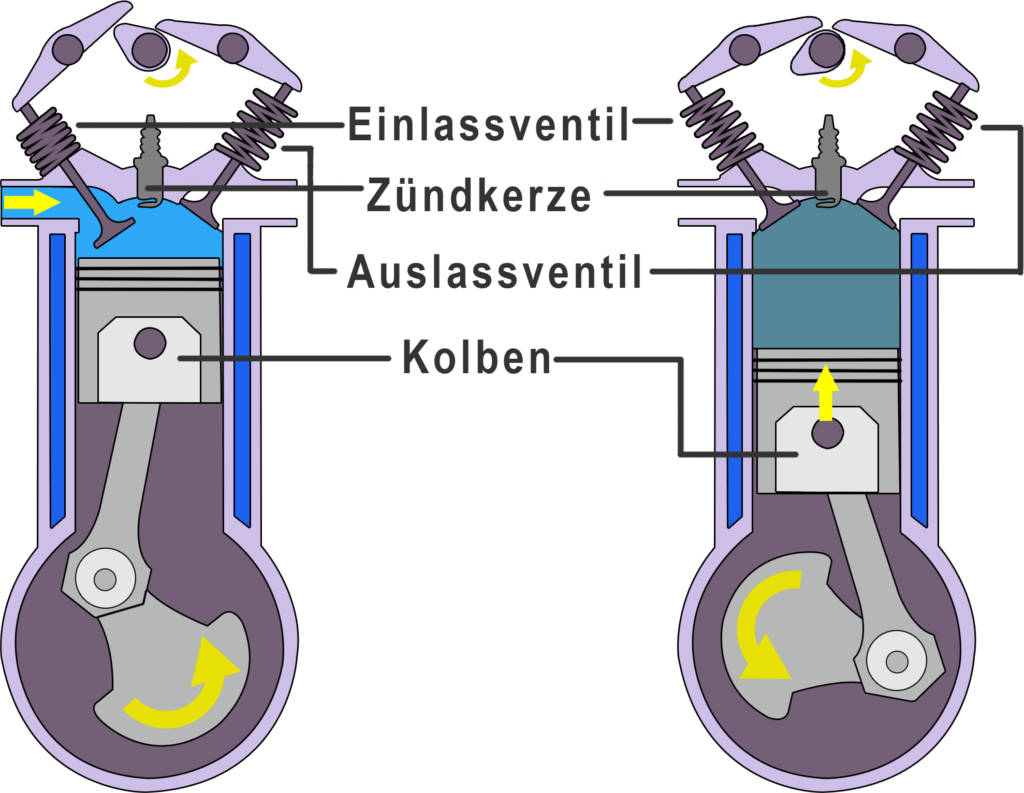

Der Ottomotor ist eine Verbrennungskraftmaschine und sorgt in vielen PKWs und Motorrädern für den Antrieb. Er arbeitet in vier Takten: Der 1. Takt beinhaltet das Ansaugen des Benzin-Luft-Gemischs in den Zylinder. Im 2. Takt wird das Gemisch adiabatisch komprimiert, sodass sich Druck und Temperatur erhöhen. Der 3. Takt ist der Arbeitstakt. Hier wird das Gemisch gezündet, verbrennt und dehnt sich aus. Diese Volumenarbeit wird vom Kolben schlussendlich an die Räder weitergegeben und sorgt für den Antrieb. Im 4. Takt wird das Abgas ausgestoßen. Mehr darüber lernst du in unserem Video: Ottomotor Aufbau



Der Dieselmotor

Der Dieselmotor findet ebenfalls Verwendung in PKWs, aber auch in Schiffen. Er arbeitet ähnlich wie der Ottomotor. Statt eines Luft-Treibstoff-Gemischs wird im Dieselmotor nur Luft angesaugt. Wird diese im zweiten Takt komprimiert, wird sie so heiß, dass sie den Kraftstoff, der jetzt eingespritzt wird, entzündet. Der Dieselmotor benötigt also keine Zündkerzen. Auch hier ist der dritte Takt der Arbeitstakt und der vierte stößt die Abgase aus.

Der Ottomotor genießt gegenüber des Dieselmotors einige Vorteile: Er ist günstiger, leistungsfähiger, leiser und produziert weniger Schadstoffe. Er hat aber auch Nachteile. Benzin ist gefährlicher als Diesel. Außerdem ist ein Dieselmotor effizienter und haltbarer.

Weitere Beispiele

Auch eine Gasturbine arbeitet mittels eines thermodynamischen Kreisprozesses. Die vier Takte sind adiabatische Kompression, isobare Wärmezufuhr durch den Wärmetauscher, adiabatische Expansion durch Verbrennung des Treibstoffes und isobare Wärmeabgabe des Abgases.

Der Sterlingmotor, der früher häufig gebaut wurde, nutzt isotherme Expansion, isochore Abkühlung, isotherme Kompression und isochore Erwärmung.

Doch wie ist der Aufbau des Elektromotors? Im Gegensatz dazu ist er kein thermodynamischer Kreisprozess.
