Reihenschaltung von Spule, Kondensator und Ohm'schen Widerstand – Übungen

Mit Spaß üben und Aufgaben lösen

Entschuldige, die Übungen sind zurzeit nur auf Tablets und Computer verfügbar. Um die Übungen zu nutzen, logge dich bitte mit einem dieser Geräte ein.

Brauchst du noch Hilfe? Schau jetzt das Video zur Übung Reihenschaltung von Spule, Kondensator und Ohm'schen Widerstand

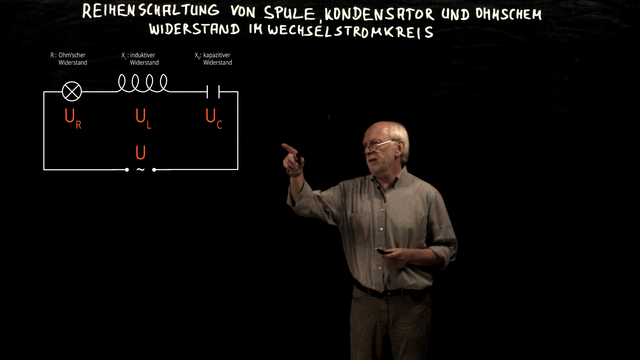

In diesem Video erfährst du, wie sich eine Spule, ein Kondensator und eine Glühlampe (Ohmscher Widerstand) hintereinander geschaltet in einem Wechselstromkreis verhalten. Zunächst werden noch einmal die Formeln zur Berechnung der Widerstände wiederholt. Weiterhin werden die Phasenbeziehungen von Strom und Spannung im Wechselstromkreis unter Bezug auf diese Widerstände notiert. Dann erfolgt über ein Zeigerdiagramm eine Berechnung der Gesamtspannung und der Widerstände bei Anlegen einer Wechselspannung. Der Gesamtwiderstand wird als Impedanz bezeichnet. Es wird schließlich festgestellt, dass im Reihenkreis, auch Siebkreis genannt, bei einer so genannten Resonanzfrequenz ein Wechselstrom bevorzugt durchgelassen wird - für andere Wechselstromfrequenzen ist der Widerstand des Siebkreises sehr hoch.

mehr »
Zum Video
Aufgaben in dieser Übung
Gib die Formel zur Berechnung der gesamten Spannung $U_0$ im Wechselstromkreis an.
Erkläre den Begriff „Siebkreis".
Berechne die Gesamtspannung.
Bestimme den Scheinwiderstand $Z$.
Bezeichne die elektrotechnischen Bauteile.
Berechne die Kreisfrequenz.
